中藥廠藥渣烘干爐生產線的布袋除塵器案例解析
發布者：佳潔寶濾器 時間：2023-12-16閱讀： 0次
項目問題
山東某藥廠中藥渣烘干爐生產線，汽化爐生產線產生的煙氣含塵濃度高、水分大、排放點高、污染范圍廣，根據現場工況要求，佳潔寶濾器EPC項目組做以下具體方案設計：
項目設計參數
【產品選型】低壓脈沖高溫布袋除塵器
【處理量】50000m3/h
【入口煙氣溫度】90～150℃
【入口煙氣含塵濃度】＜20g/Nm3
【煙氣含水量】5280kg/h
【濾袋耐溫要求】≮200℃
【濾袋材質】聚四氟乙烯（PTFE）
【粉塵排放濃度】＜10mg/Nm3
【除塵器阻力】＜1500Pa
【除塵器漏風率】＜2%
【噴吹氣源】 0.3～0.4Mpa
【過濾速度】0.5～0.8m/ min
【除塵效率】99.99%
【工藝介質】藥渣產生的煙氣
發貨現場
安裝現場
工藝流程
熱風爐?烘干機?旋風分離器?布袋除塵器?脫硫塔
過濾過程：當含塵氣體從箱體下部進入灰斗時，由于氣流截面積的突然膨脹，流速降低，一些較粗且密集的粉塵顆粒在重力作用下沉降在灰斗中。
低密度粉塵顆粒進入布袋除塵器后，通過慣性，碰撞，篩分，攔截和靜電在濾袋表面的綜合作用，塵埃落在濾袋表面形成灰塵層。
凈化后的氣體進入清潔空氣室，并通過風扇從排氣管排出。
清潔過程：當脈沖閥打開時，氣包內的壓縮空氣通過脈沖閥經噴吹管上的小孔，向濾袋口噴射出一股高速高壓的引射氣流，形成一股相當于引射氣流體積若干倍的誘導氣流，該氣流一起進入濾袋，在濾袋中產生瞬時正壓并迅速膨脹。
沉積在濾袋外部的灰塵掉入煙灰桶，達到清灰目的。

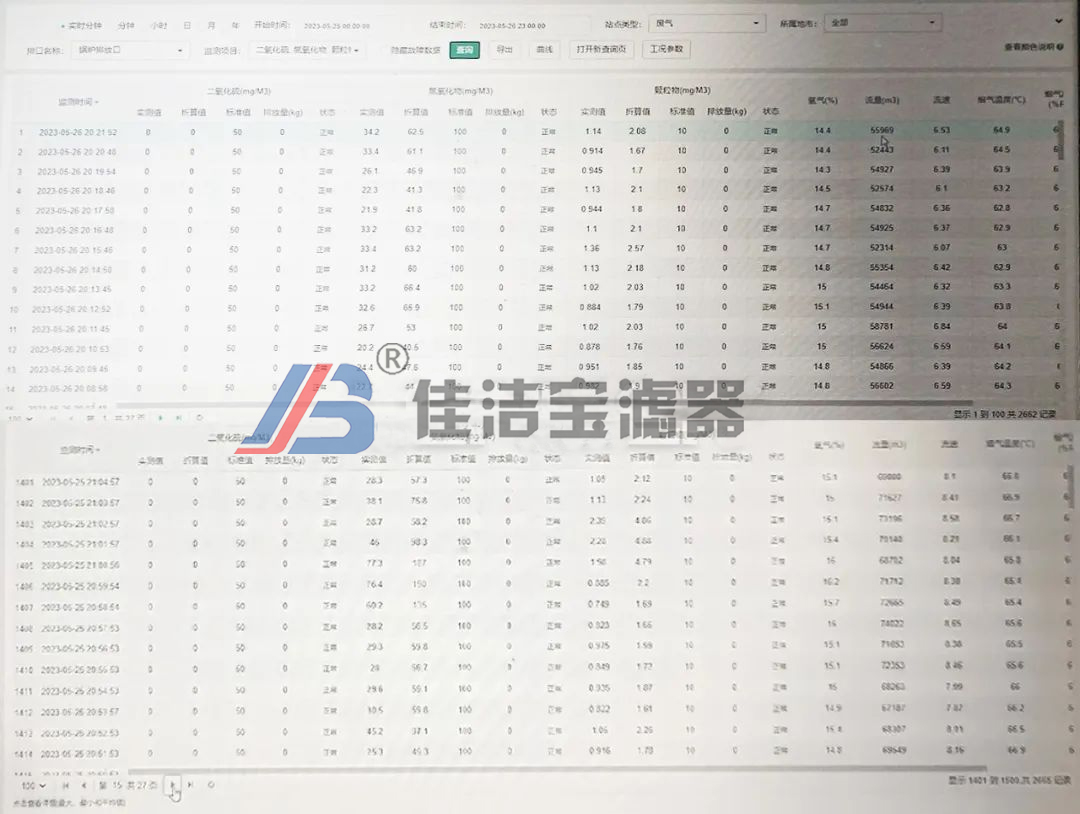

在線檢測數據（排放量、煙氣量）
產品設計特點
除塵器戶外型，保溫性強
過濾面積大2160 -- 5760m2
處理風量大59200 -- 91200m3/h
有離線清灰、離線檢修功能
適用于質輕，粒細，粘性粉塵的空氣凈化
整機采用微機自動控制，各參數易于調節，可實現無崗位工作
